Move001自動フォールディングを使って移動/伸縮する



移動ツールMove001の自動フォールディング(折り曲げ)機能で、面を部分的に伸縮等を行なうことができます。



例えば、移動ツールで立方体の角をクリックし、青軸に沿って下方向に移動すると、立方体の天面の一部分に折り目のエッジができ、エンティティの変形を行なうことができます。



MovingAutofold01MovingAutofold02MovingAutofold03





Move001自動フォールディングを行なう方向

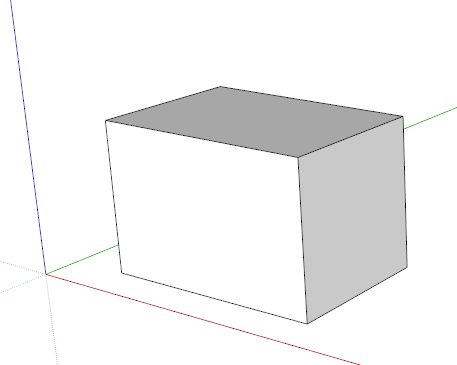

エンティティのエッジを選択して移動ツールで変形を行う場合、エッジの移動の方向が水平面上に(緑軸、赤軸方向)に限定される場合があります。



その場合、コマンドをキーボードで入力することで操作の制限を外すことができます。



移動操作を実行する前にAltキー(Windows)またはCommandキー(Mac)キーを押すと、

青軸方向に操作する事が可能になります。



MovingAutofold04MovingAutofold05

この操作は青軸方向以外にも、任意の方向に移動を行いたい場合に有効な操作です。
